WTA5|WTA1|WTA05系列萬濠光柵尺故障檢測及維修的型號：

WTA5|WTA1|WTA05系列萬濠光柵尺故障檢測及維修：

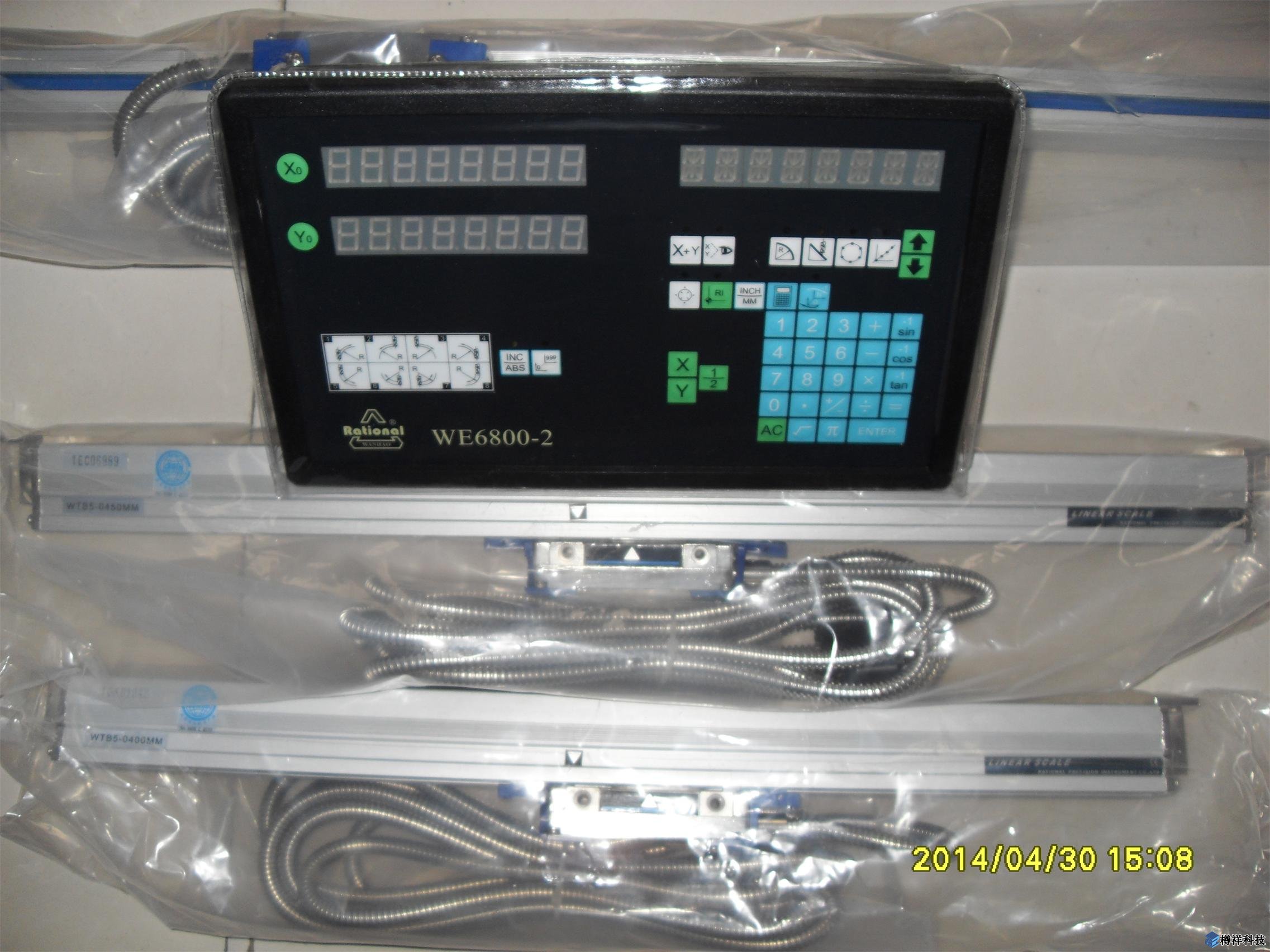

1、光柵尺接電源后數顯表無顯示

　　(1)檢查電源線是否斷線，插頭接觸是否良好。

　　(2)數顯表電源保險絲是否熔斷。

　　(3)供電電壓是否符合要求。

　　2、數顯表間斷計數

　　(1)檢查光學尺安裝是否正確，光學尺所有固定螺釘是否松動，光學尺是否被污染。

　　(2)插頭與插座是否接觸良好。

　　(3)光學尺移動時是否與其他部件刮碰、摩擦。

　　(4)檢查機床導軌運動副精度是否過低，造成光柵工作間隙變化。

　　3、數顯表不計數

　　(1)將傳感器插頭換至另一臺數顯表，若傳感器能正常工作說明原數顯表有問題。

　　(2)檢查傳感器電纜有無斷線、破損。

　　4、數顯表顯示報警

　　(1)沒有接光學尺

　　(2)光學尺被污染。

　　5、光學尺移動后只有末位顯示器閃爍

　　(1)A或B相無信號或不正常只有一相信號。

　　(2)有一路信號線不通。

　　(3)光敏三極管損壞

　　6、新光柵傳感器安裝后，其顯示值不準

　　(1)安裝基面不符合要求。

　　(2)光學尺尺體和讀數頭安裝不合要求。

　　(3)嚴重碰撞使光柵副位置變化。

　　7、讀數頭移動發出吱吱聲或移動困難

　　(1)密封膠條有裂口。

　　(2)指示光柵脫落，標尺光柵嚴重接觸摩擦。

　　(3)下滑體滾珠脫落。

　　(4)上滑體嚴重變形。

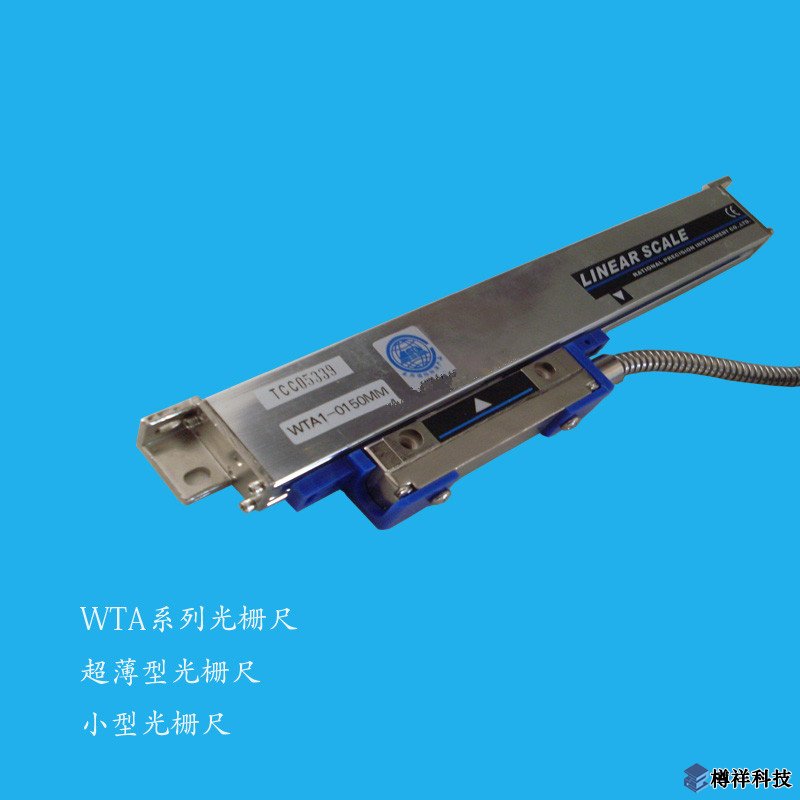

WTA5|WTA1|WTA05系列萬濠光柵尺故障檢測及維修技術參數：

1.采用自主設計的光學鏡頭組成的單一大面積光源，比一般的LED光源有更好的平行性和光強的均勻性，從而確保***分辨力狀態的穩定性；
2.單一大面積光源克服了傳統采用四對管LED光源老化不同步的問題，一年后信號的可靠度大幅提升，減少后期的維修成本；
3.接收模塊采用精心挑選6只大面積光電二極管封裝成一體，保證了電參數的一致性，確保***質量信號輸出，提***了抗污染能力及定位精度和響應速度；
4.采用一體注塑成型帶金屬軟外殼保護的雙層屏蔽線，防水，穩固可靠，特別適合遠距離傳輸，信號抗干擾能力強?！　?br>5.采用自主研發的弦波信號細分芯片，純硬件處理，轉換速度快，增量A/B正交信號輸出***達2.5MHZ；
6.每根光柵尺都經過嚴格的檢驗、測試，并可提供精度檢測報告，確保產品質量及質量可追溯性；
7.滑動采用***質量進口五只軸承，能保證長時間工作重復定位性；
8.尺身采用鋁合金型材經陽極處理，尺頭采用合金壓鑄鍍硬鉻，耐腐蝕，能長時間工作在環境惡劣條件下

技術規格參數：

WTA5|WTA1|WTA05系列萬濠光柵尺故障檢測及維修后的注意事項：

（1）光柵尺傳感器與數顯表插頭座插拔時應關閉電源后進行。

（2）盡可能外加保護罩，并及時清理濺落在尺上的切屑和油液，嚴格防止任何異物進入光柵尺傳感器殼體內部。

（3）定期檢查各安裝聯接螺釘是否松動。

（4）為延長防塵密封條的壽命，可在密封條上均勻涂上一薄層硅油，注意勿濺落在玻璃光柵刻劃面上。

（5） 為保證光柵尺傳感器使用的可靠性，可每隔一定時間用無塵紙清洗擦拭光柵尺面及指示光柵面，保持玻璃光柵尺面清潔。

（6） 光柵尺傳感器嚴禁劇烈震動及摔打，以免破壞光柵尺，如光柵尺斷裂，光柵尺傳感器即失效了。

（7） 不要自行拆開光柵尺傳感器，更不能任意改動主柵尺與副柵尺的相對間距，否則一方面可能破壞光柵尺傳感器的精度；另一方面還可能造成主柵尺與副柵尺的相對摩擦，損壞鉻層也就損壞了柵線，以而造成光柵尺報廢。

（8） 應注意防止油污及水污染光柵尺面，以免破壞光柵尺線條紋分布，引起測量誤差。

（9） 光柵尺傳感器應盡量避免在有嚴重腐蝕作用的環境中工作，以免腐蝕光柵鉻層及光柵尺表面，破壞光柵尺質量。
